zettlex绝对值编码器 [返回]
IncOder | 非接触式角位置传感器 | 非接触式角编码器 | 电感式角编码器

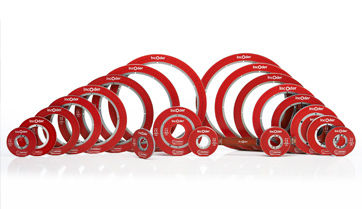

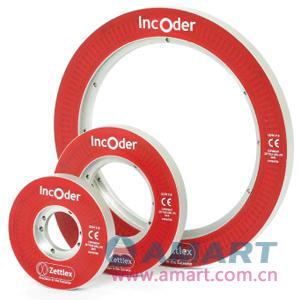

IncOder™ 电感式角编码器
用于极端环境的精密非接触式角位置传感器 - 提供超过1亿种产品配置选项。IncOder 是一种可承受恶劣环境的电感式角编码器,标准产品可在 -40°C~+85°C 环境下工作,特殊版本可在 -60°C 环境下工作,抗振动冲击性能优异,防护等级可达 IP67。
非接触电感式角编码器在恶劣环境下提供高精度、可靠的测量。
● 非接触技术在极端环境下提供高可靠性
● 已经成熟应用于航空航天、国防、医疗和工业领域
● 提供超过1亿种产品配置选项
极端环境下提供强有力的角位置测量


Zettlex IncOders 是用于精密角度测量的非接触式装置。他们的工作原理就像一个变压器,使用电磁感应技术。IncOders 可被认为是一个电感式角编码器。


IncOders 非常适合恶劣的环境 - 使用电位计、光学或电容装置可能被证明是不可靠的应用环境。


IncOder 高精度绝对式编码器可广泛应用于:测试和校准设备,旋转接头和万向支架,摄像机支架,雷达伺服系统,大口径武器系统,天线指向装置,机器人手臂及数控机床等应用场合。

高可靠性电感式角编码器技术

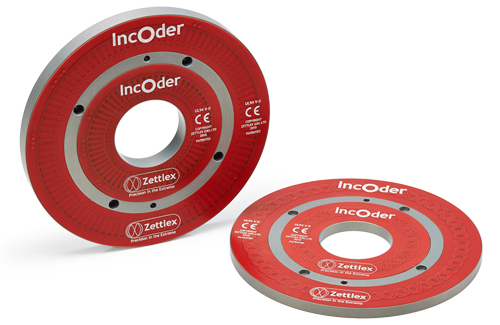

编码器有2个主要部件 - 一个定子和一个转子 - 每个部件形状象扁平环。大口径通孔可以轻松容纳贯通轴、滑环、光学纤维、管路或电缆等,而扁平、薄型设计可方便在空间受限处使用。使用非常简单可靠。


定子有电源供电,转子是被动式的。定子包含电子以接收电力并产生一个输出信号。从定子输出的信号可显示出转子相对于定子的真正的绝对角位置,而不需要任何运动。



安装简单;“fit and forget”技术


IncOder电感式角编码器不需要兼容的或特殊的联轴器并且转子和定子可简单地使用螺丝拧紧到主机产品上。不要求精密的机械安装,并且没有轴承。


而光学或电容式角度编码器在恶劣条件下可能是不可靠的 - 尤其是冷凝或灰尘 - Zettlex角编码器通常不受外部异物的影响并且具有IP67防护等级。不同于电容装置,也没有必要对转子或定子进行接地处理。坚固的硬质阳极氧化铝合金外壳并且整个编码器使用整体结构。


没有接触,无精密部件或易损件,所以没有必要定期更换,维修或维护。换句话说,IncOder 角编码器是真正的”fit and forget“装置。

电感式角编码器规格/选项
● 机械安装接口形式:12种机械结构,螺纹或带有螺纹的伺服卡箍定子结构、固定螺栓、轴夹和滑动转子、复式定子和转子。
● IncOder 尺寸选项 (表述为外径):37, 58, 75, 100, 125, 150, 175, 200, 225, 250 & 300mm。
● 分辨率选项:10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21 和22位;A/B脉冲输出,用户可选每圈脉冲数; A/B脉冲输出可达131,072个脉冲/圈。
● 连接选项:轴向连接器,径向的柔性电缆(有或无连接器)以及集成轴向电缆。
● 电压选项:5、12 或 24VDC。
● 通讯接口选项:同步串行接口;异步串行接口;串行外设接口;数字+1V正弦/余弦;0.5-10V模拟电压;0.5-9.5V模拟电压;0.5-5.0V模拟电压;0.5-4.5V模拟电压;A / B/ Z 脉冲。
● 扩展范围选项(不是通常所需的大多数应用类型):超高冲击和振动;低温选项零下60摄氏度;含铅焊接;事先刻录到验收测试;雕刻;Alocrom防腐蚀表面处理;Surtec650三价铬钝化防腐蚀表面处理。


应用:
● 旋转接头及万向节(万向支架)
● 舵机伺服系统和电机编码器
● 光电和红外摄像系统
● 定日镜和太阳能设备
● 机器人手臂和数控机床
● 测试与校准设备
● 轻型与重型大口径武器系统
● 瞄准系统和测距仪
● 天线指向设备和望远镜
● 包装及实验室自动化
● 医疗扫描仪和外科手术设备
● 起重机和伸缩式机械手
